Abstrakt: IDC FlatKabler, også kendt som båndkabler, er kritiske komponenter i moderne elektroniske systemer. Denne artikel giver en omfattende vejledning om IDC Flat Cable-specifikationer, praktiske applikationer og ofte stillede spørgsmål med det formål at optimere tilslutningsløsninger i en række forskellige industrier. Indsigt er understøttet af tekniske detaljer og professionel vejledning fra JYE.

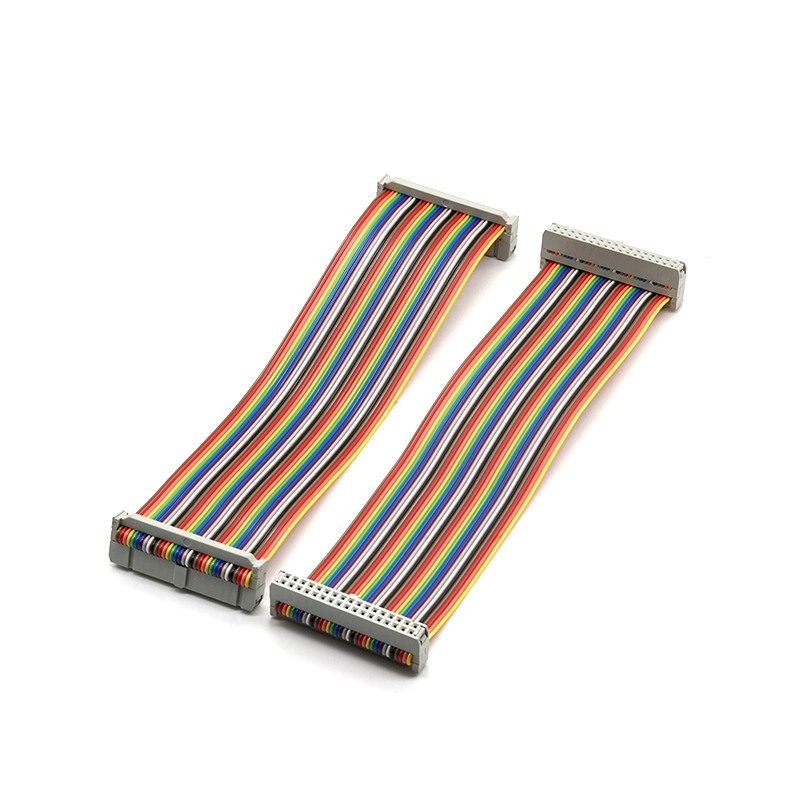

IDC (Insulation Displacement Connector) Fladkabler bruges i vid udstrækning i elektroniske enheder til effektiv og organiseret signaltransmission. I modsætning til traditionelle runde kabler består IDC Flat Cables af flere ledere arrangeret parallelt og adskilt af isolering. Deres unikke konstruktion giver mulighed for hurtig masseterminering uden at strippe isoleringen, hvilket giver pålidelige tilslutningsmuligheder i kompakte elektroniske samlinger.
Denne artikel har til formål at forklare, hvordan IDC Flat Cables fungerer, deres detaljerede tekniske parametre, fælles udfordringer og løsninger for at sikre optimal ydeevne i forskellige applikationer.
IDC flade kabler er defineret af følgende parametre:
| Parameter | Beskrivelse |
|---|---|
| Ledermateriale | Højrent fortinnet kobber, der sikrer lav modstand og holdbarhed |
| Isolering | Fleksibel PVC eller LCP, normeret til 80°C til 105°C driftstemperatur |
| Pitch | 0,025" (0,635 mm) til 0,1" (2,54 mm), afhængigt af anvendelsen |
| Antal konduktører | 2 til 64, kan tilpasses efter projektkrav |
| Spændingsværdi | 300V AC/DC typisk for intern elektronik |
| Længde | Standard 1m, 3m, 5m eller tilpassede længder |
| Afslutning | IDC-stik eller loddede afslutninger efter behov |
Disse specifikationer sikrer, at IDC Flat Cables kan opfylde højhastighedssignalkrav og samtidig opretholde mekanisk stabilitet i trange rum.
IDC flade kabler er alsidige og anvendes på tværs af forskellige industrier:
Forståelse af udvælgelseskriterierne for IDC Fladkabler involverer at overveje lederantal, stigning, isoleringstype og miljøkrav. Korrekt anvendelse sikrer reduceret signalinterferens, forenklet vedligeholdelse og forlænget levetid.
IDC Flat Cable organiserer flere ledere parallelt og opretholder ensartet mellemrum, der minimerer krydstale og impedansmismatch. Isolationsforskydningsforbindelsen eliminerer blottede ledningsender, reducerer signaltab og sikrer stabil elektronisk kommunikation.
Når du installerer IDC flade kabler, skal du sørge for korrekt justering med stikket for at undgå bøjede ledere. Brug et specialiseret indføringsværktøj til masseterminering. Undgå overdreven bøjning eller strækning, da det kan kompromittere isoleringsintegriteten og den elektriske ydeevne.
Ja, IDC Fladkabler kan tilpasses med hensyn til længde, antal ledere, pitch og isoleringstype. Skræddersyede løsninger tillader optimal routing inden for enheder, samtidig med at de overholder spændings- og temperaturkrav.
Almindelige fejltilstande omfatter knækkede ledere, dårlig stikkontakt og isolationsslid. Brug kontinuitetstest og visuel inspektion til at identificere problemer. Udskiftning af beskadigede sektioner med certificerede kabler genopretter signalpålidelighed og systemydelse.
Mens begge har parallelle ledere, anvender IDC Flat Cables isolationsforskydningskonnektorer til hurtig masseterminering uden afisolering af ledninger. Dette reducerer installationstiden, forbedrer den mekaniske stabilitet og forbedrer signalydelsen sammenlignet med ældre båndkabler.
IDC flade kabler forbliver en kritisk komponent for at sikre pålidelig elektronisk forbindelse på tværs af computer-, telekommunikations-, industri- og forbrugerapplikationer. Deres tekniske fordele, såsom parallel lederjustering, isolationsforskydningsterminering og tilpassede specifikationer, løser moderne elektroniske udfordringer effektivt.
JYEleverer højkvalitets IDC flade kabler designet til at opfylde industristandarder og specifikke projektkrav. For mere information om sourcing, tilpasning eller teknisk support, venligstkontakt osdirekte. Vores team er klar til at hjælpe med at vælge den optimale IDC Fladkabel-løsning til enhver applikation.
